7 Testijiet Elettriku Kull Professjonist Għandu Jaf fl-2026

Is-7 testijiet elettriċi huma proċeduri essenzjali li jivverifikaw li l-installazzjonijiet elettriċi huma siguri u jaħdmu b'mod korrett. Huma jiffurmaw il-pedament ta 'xogħol elettriku professjonali.

Din il-gwida tkopri seba' testijiet ewlenin li kull professjonist tal-elettriku għandu jkun jaf:

Test tar-Reżistenza għall-Insulazzjoni

Test ta' Kontinwità tad-Dinja (Art).

Test ta' Kontinwità

Test tal-Qawwa Dielettrika (Hi-Pot).

Test tal-polarità

Test tal-Vjaġġ RCD / GFCI

Test tas-Sekwenza tal-Fażi (Rotazzjoni).

Dawn il-proċeduri huma s-sinsla tal-ittestjar tas-sigurtà elettrika u t-testijiet tal-kummissjonar. Huma mhux biss lista ta 'kontroll. Huma approċċ sistematiku biex jipproteġu lin-nies mill-ħsara, jipprevjenu ħsara fit-tagħmir, u jiżguraw li tissodisfa r-regolamenti. Din hija l-gwida sħiħa għall-professjonisti.

Għaliex l-Ittestjar Huwa Essenzjali

Ittestjar xieraq huwa l-pedament ta 'kwalunkwe sistema elettrika sigura. Aqbeż dawn it-testijiet jew tagħmelhom ħażin, u toħloq riskji serji. L-importanza tal-ittestjar tistrieħ fuq tliet oqsma ewlenin.

Sigurtà

L-ittestjar iżomm lin-nies siguri. Dak hu l-għan ewlieni. Isib perikli moħbija li ma tistax tara biss b'kontroll viżwali. Insulazzjoni ħażina, konnessjonijiet ħżiena tal-art, jew wiring ħażin jistgħu jibqgħu moħbija sakemm xi ħaġa tmur ħażin. Imbagħad isiru fatali. Ittestjar tajjeb huwa l-ewwel difiża tiegħek kontra xokk u nar.

Konformità

Kważi kullimkien, l-ittestjar tal-elettriku huwa meħtieġ bil-liġi. Gruppi bħall-Kummissjoni Elettroteknika Internazzjonali (IEC), l-Assoċjazzjoni Nazzjonali għall-Protezzjoni tan-Nar (NFPA), u OSHA jistabbilixxu standards ta 'ttestjar. Li ssegwi standards bħal NFPA 70E mhix fakultattiva. Ittestjar u rekords xierqa juru li x-xogħol tiegħek jilħaq il-kodiċijiet legali. Dan jipproteġi l-kumpanija tiegħek u jagħmel is-sistema assigurabbli.

Prestazzjoni

Lil hinn mis-sigurtà u r-regoli, it-testijiet jivverifikaw li s-sistemi jaħdmu kif iddisinjati. It-testijiet tal-kummissjonar jikkonfermaw li kull ċirkwit huwa komplut u l-partijiet kollha jaħdmu tajjeb. Għall-manutenzjoni, l-ittestjar regolari jgħin biex ibassar il-problemi. Track riżultati matul iż-żmien biex spot wear qabel ma jikkawża ħsarat għaljin. Dan jiżgura l-affidabbiltà li n-negozji jeħtieġu.

Is-7 Testijiet ewlenin

Hawn ħarsa ġenerali lejn is-seba' testijiet ewlenin, x'jagħmlu, u meta tużahom.

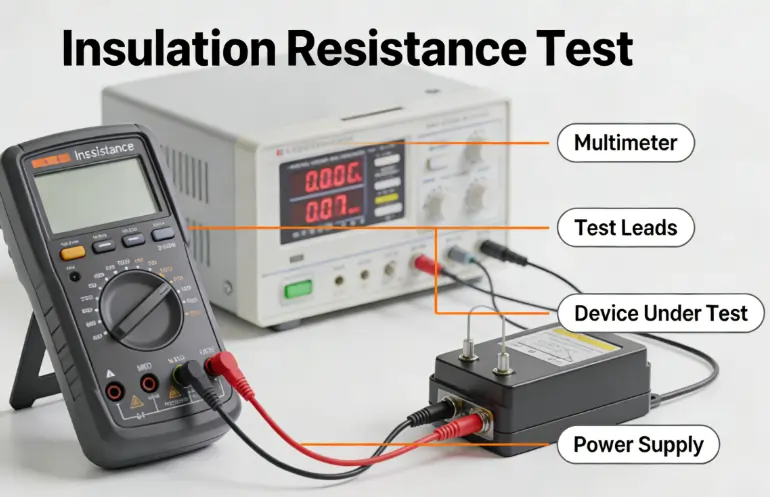

1. Reżistenza għall-Insulazzjoni

It-test tar-reżistenza tal-insulazzjoni huwa probabbilment l-aktar test importanti għall-manutenzjoni u installazzjonijiet ġodda. Jiċċekkja l-materjal li jifred il-wajers minn xulxin u mill-art.

X'inhu

Dan it-test ipoġġi vultaġġ DC kostanti (ġeneralment 250V, 500V, jew 1000V) fuq ċirkwit mejjet. Tkejjel kemm l-insulazzjoni tirreżisti l-fluss tal-kurrent. Ir-riżultati huma f'megaohms (MΩ).

Għan Primarju

Sib insulazzjoni bil-ħsara jew maħmuġa fuq il-wajers u l-koljaturi tal-mutur

Sib short circuits potenzjali qabel ma jikkawżaw fallimenti

Issettja qari bażi għal tqabbil futur

Passi Sempliċi

Itfi l-enerġija u illokkjaha. Dan huwa obbligatorju.

Iċċekkja li ċ-ċirkwit ikun mejjet b'tester tal-vultaġġ.

Qabbad it-test leads bejn il-kondutturi (bħal Line to Newtral, Line to Earth).

Applika vultaġġ tat-test għal minuta.

Irreġistra l-qari f'megaohms.

Riżultati tal-Qari

Reżistenza għolja tfisser insulazzjoni tajba. Qari baxx sinjal problemi. Regola komuni hija mill-inqas 1 MΩ għal kull 1000 volt ta 'vultaġġ operattiv, flimkien ma' 1 MΩ. Allura sistema 480V għandha taqra sew 'il fuq minn 1.48 MΩ.

Għaliex Jgħodd

Insulazzjoni ħażina tikkawża nirien u xokkijiet. Dan it-test isib problemi qabel ma jolqot id-diżastru. It-temperatura u l-umdità jaffettwaw il-qari. Dejjem irreġistra dawn il-kundizzjonijiet bir-riżultati tiegħek għal traċċar preċiż.

2. Kontinwità tad-Dinja (Art).

Dan it-test jiżgura li l-partijiet kollha tal-metall ikollhom konnessjoni solida, ta'-reżistenza baxxa mal-art prinċipali. Din it-triq hija vitali biex l-apparati tas-sigurtà jaħdmu.

X'inhu

It-test tal-kontinwità tad-dinja juża kurrent u vultaġġ baxx biex ikejjel ir-reżistenza fil-konduttur protettiv tal-art (PE). Din hija t-triq mill-kaxex tal-metall tat-tagħmir lura għall-art.

Għan Primarju

Iċċekkja x-xogħlijiet kollha tas-sistema tal-konduttur protettiv

Żgura li l-kurrent tal-ħsara jgħaddi lejn l-art waqt il-problemi

Kun żgur li dan il-kurrent huwa kbir biżżejjed biex jivvjaġġa breakers istantanjament

Passi Sempliċi

Kun żgur li ċ-ċirkwit m'għandux enerġija.

Uża miter ta'-reżistenza baxxa jew tester b'ħafna funzjonijiet.

Qabbad ċomb wieħed mat-terminal prinċipali tal-ert.

Qabbad iċ-ċomb l-ieħor mal-punt tad-dinja fuq it-tagħmir li qed jiġi ttestjat.

Kejjel ir-reżistenza.

Riżultati tal-Qari

Trid reżistenza baxxa ħafna, tipikament taħt 0.5 ohms. Qari għoli jfisser konnessjonijiet fqar jew miksura. Dan huwa periklu serju għas-sigurtà.

Għaliex Jgħodd

Mingħajr mogħdija tajba ta 'l-art, ħsara tista' tissaħħaħ il-frejms tat-tagħmir b'mod indefinit. Il-persuna li jmiss li tmissha ssir it-triq lejn l-art. Dan normalment ifisser mewt. Dan it-test jikkonferma s-sistema prinċipali tas-sigurtà tiegħek taħdem.

3. Test ta' Kontinwità

Tħawwadx dan mal-kontinwità tad-dinja. Dan it-test jiċċekkja li l-wajers li jġorru l-kurrent-fiċ-ċirkwiti jkunu kompluti.

X'inhu

Test tal-kontinwità jiċċekkja jekk ċirkwit huwiex komplut. Jibgħat kurrent żgħir minn ġo wajer biex jara jekk jgħaddix minn tarf għall-ieħor mingħajr waqfiet.

Għan Primarju

Sib waqfiet fil-wajers jew kejbils

Iċċekkja li l-fjusijiet, swiċċijiet, u l-kuntatti tal-interrutturi jaħdmu sew

Ivverifika l-wiring korrett taċ-ċirkuwiti taċ-ċirku

Passi Sempliċi

Itfi u iżola ċ-ċirkwit kompletament.

Issettja multimeter għall-mod ta 'kontinwità jew reżistenza.

Poġġi sondi tat-test fiż-żewġt itruf tal-wajer jew tal-parti li tkun qed tiġi ttestjata.

Isma għal ħoss jew fittex reżistenza baxxa ħafna (qrib iż-żero).

Riżultati tal-Qari

Beep jew qari ta' ftit ohms jew inqas ifisser kontinwità tajba. L-ebda ħoss jew "OL" (Open Loop) ifisser li hemm waqfa li teħtieġ iffissar.

Għaliex Jgħodd

Dan it-test huwa bażiku għas-soluzzjoni tal-problemi u installazzjonijiet ġodda. Jiżgura li l-mogħdija elettrika m'għandha l-ebda waqfiet. Wajer newtrali miksur jista 'jikkawża vultaġġi perikolużi jew ħsarat fit-tagħmir.

4. Qawwa Dielettrika (Hi-Pot)

It-test Hi-Pot huwa aktar iebes mit-test standard tar-reżistenza għall-insulazzjoni. Jisħaq fuq l-insulazzjoni lil hinn mill-vultaġġ operattiv normali.

X'inhu

Test Hi-Pot japplika vultaġġ għoli ħafna-spiss diversi drabi vultaġġ normali-għal żmien qasir (ġeneralment minuta). Jkejjel il-kurrent li joħroġ minnu.

Għan Primarju

Iċċekkja l-insulazzjoni tista 'timmaniġġja spikes tal-vultaġġ minn sajjetti jew swiċċjar

Sib difetti żgħar bħal pinholes li testijiet oħra jistgħu jitilfu

Test tal-kontroll tal-kwalità użat mill-manifatturi

Passi Sempliċi

Dan jista 'jeqred it-tagħmir. Nies imħarrġa biss għandhom jagħmlu dan it-test.

Iżola t-tagħmir u waħħal iż-żona tat-test.

Qabbad ċomb ta 'vultaġġ għoli mal-konduttur u ċomb lura għall-art.

Żid bil-mod il-vultaġġ għal-livell tat-test.

Żomm il-vultaġġ għal ħin speċifikat, u tara l-kurrent tat-tnixxija.

Naqqas bil-mod il-vultaġġ għal żero.

Ħarmi b'mod sikur kwalunkwe ħlas maħżun.

Riżultati tal-Qari

"Tgħaddi" tfisser il-kurrent ta' tnixxija jibqa' taħt il-limiti mingħajr ħsara għall-għarrieda. "Fail" tfisser żieda mgħaġġla fil-kurrent, li turi nuqqas ta 'insulazzjoni.

Għaliex Jgħodd

Dan it-test jagħti fiduċja aħħarija li l-insulazzjoni hija b'saħħitha biżżejjed għal kundizzjonijiet reali. Iżda jista 'jagħmel ħsara lill-insulazzjoni dgħajfa, għalhekk normalment isir darba biss waqt il-kummissjonar, mhux manutenzjoni ta' rutina. Is-sigurtà hija kritika.

5. Test tal-polarità

It-test tal-polarità huwa sempliċi iżda kritiku. Jiżgura swiċċijiet u apparati protettivi jikkonnettjaw mal-wajers it-tajbin.

X'inhu

Dan it-test jiċċekkja li l-wajers ħajjin, newtrali u tad-dinja jgħaqqdu mat-terminali korretti kullimkien. Dan jinkludi ħwienet, swiċċijiet, u dwal.

Għan Primarju

Kun żgur li swiċċijiet u breakers ta'-arblu wieħed jinterrompu l-wajer ħaj, mhux newtrali

Iċċekkja li l-ħolders tal-bozoz jikkonnettjaw live mal-kuntatt taċ-ċentru

Ivverifika l-konnessjonijiet korretti fil-ħwienet kollha

Passi Sempliċi

Dan jista 'jsir bl-enerġija mitfija (tester tal-kontinwità) jew mixgħula (tester tal-vultaġġ).

Għat-test mejjet fuq id-dwal: bi swiċċ magħluq, ittestja l-kontinwità bejn il-fażi li tidħol u mixgħula ħaj fl-apparat.

Għal test live fuq ħwienet: it-testers tal-plagg-in juru wajers korretti jew ħżiena immedjatament.

Riżultati tal-Qari

Għal swiċċijiet, għandek bżonn kontinwità mixgħula meta magħluqa, miksura meta miftuħa. Għall-ħwienet, dawk li jittestjaw juru li jgħaddu jew ifallu. Kwalunkwe indikazzjoni ħażina bħal "Live-Newtrali Reverse" hija falliment kritiku.

Għaliex Jgħodd

Polarità ħażina hija perikoluża u moħbija. Jekk swiċċ jgħaqqad man-newtrali, it-tidwir "mitfi" joqtol id-dawl iżda jħalli kollox ħaj u fatali. Dan joħloq nassa għal kull min ibiddel il-bozoz jew jagħmel il-manutenzjoni.

6. Test tal-Vjaġġ RCD / GFCI

Dan it-test jiċċekkja apparat li jsalva l-ħajjiet billi jipproteġi kontra xokk. Dawn jissejħu Mezzi ta' Kurrent Residwu (RCDs) jew Ground Fault Circuit Interrupters (GFCIs).

X'inhu

Test tal-vjaġġ RCD/GFCI juża tester speċjali biex joħloq kurrent ta 'ħsara żgħir u preċiż. It-test ikejjel x'kurrent ivvjaġġa l-apparat u kemm iddum biex tinqata 'l-enerġija.

Għan Primarju

Żgura li l-apparat jaqta 'l-enerġija malajr biżżejjed biex jipprevjeni xokk fatali

Iċċekkja l-vjaġġi tat-tagħmir bil-kurrent nominali tiegħu (bħal 30mA)

Ikkonferma li l-apparat jaħdem mekkanikament u ma falliex

Passi Sempliċi

Ipplaggja t-tester ġo żbokk protett mill-apparat.

Agħżel il-kurrent tat-test fuq it-tester (bħal kurrent nominali 1x jew 5x).

Ibda t-test. It-tester japplika l-kurrent tal-ħsara u jkejjel il-ħin tal-vjaġġ.

Ittestja kemm f'0 grad kif ukoll f'180 grad tal-mewġ AC biex tiżgura li taħdem fuq iż-żewġ nofsijiet.

Riżultati tal-Qari

Ir-riżultati għandhom jilħqu standards bħal IEC 61008. Għal RCD tipiku ta '30mA, il-ħin tal-vjaġġ bil-kurrent nominali għandu jkun taħt it-300 millisekondi. F'kurrent nominali 5x, taħt 40 millisekondi. Nuqqas li tivvjaġġa fil-ħin ifisser sostituzzjoni immedjata.

Għaliex Jgħodd

L-RCDs u l-GFCIs huma l-aħħar difiża tiegħek. Jaħdmu aktar malajr milli qalb umana tista’ tidħol f’ritmu fatali. Jekk ma jaħdmux fil-ħin, ma joffru l-ebda protezzjoni. Ittestjar regolari huwa l-uniku mod biex tkun taf li dawn l-apparati huma lesti meta jkun meħtieġ.

7. Test tas-Sekwenza tal-Fażi

Dan it-test huwa biss għal sistemi ta' tliet-fażijiet. Huwa kritiku għal kwalunkwe installazzjoni b'magni li jduru bħal muturi, pompi jew kompressuri.

X'inhu

Test tas-sekwenza tal-fażi jiċċekkja l-ordni tat-tliet fażijiet (L1, L2, L3) fil-provvista tal-enerġija.

Għan Primarju

Kun żgur li muturi bi tliet-fażijiet iduru d-direzzjoni t-tajba

Tipprevjeni ħsara lit-tagħmir sensittiv għall-ordni tal-fażi

Tiżgura tħaddim korrett tas-sistemi tal-enerġija konnessi

Passi Sempliċi

Dan isir bl-enerġija mixgħula. Uża miter tar-rotazzjoni tal-fażi.

Qabbad b'mod sikur it-tliet ċomb tal-meter mat-tliet fażijiet.

Ixgħel l-enerġija taċ-ċirkwit.

Il-meter juri s-sekwenza b'mod ċar, ġeneralment "Quddiem" jew "Reverse" bi dwal indikaturi.

Riżultati tal-Qari

Il-qari għandu jaqbel ma' dak li jeħtieġ it-tagħmir konness. Jekk is-sekwenza hija ħażina, tbiddel żewġ kejbils tal-provvista (bħal L2 u L3) u erġa' ttestja biex tikkonferma s-soluzzjoni.

Għaliex Jgħodd

Rotazzjoni tal-fażi ħażina tikkawża diżastri immedjati. Mutur b'lura jista 'jagħmel ħsara serjament lill-pompi jew fannijiet, jew jonqos milli jagħmel xogħolu, u jikkawża sħana żejda. Għal liftijiet jew skalaturi, ir-rotazzjoni b'lura hija estremament perikoluża. Dan it-test sempliċi jipprevjeni żbalji għaljin u perikolużi.

Strateġija ta' Test Intelliġenti

Li tkun taf kull test hija ħaġa waħda. Li tużahom fl-ordni t-tajba b'mod sikur u effiċjenti huwa dak li jagħmlek professjonali. Ordna kwistjonijiet, speċjalment tgħid testijiet "mejta" (power OFF) minn testijiet "ħaj" (power ON).

L-ittestjar bl-addoċċ huwa ineffiċjenti u perikoluż. Dejjem segwi pjan strutturat, ibda b'testijiet li jivverifikaw is-sigurtà bażika qabel ma tapplika kwalunkwe qawwa.

Hawn metodu ppruvat għal installazzjonijiet ġodda.

Ordni ta' Test Loġiku għal Installazzjonijiet Ġodda

graph TD A[Start: Power OFF & Locked Out] --> B{Phase 1: Dead Testing}; B --> C[1. Earth (Ground) Continuity Test]; C --> D[2. Continuity Test (e.g., Ring Circuits)]; D --> E[3. Insulation Resistance Test]; E --> F{Energize System}; F --> G{Phase 2: Live Testing}; G --> H[4. Polarity Test]; H --> I[5. Phase Sequence Test (if 3-phase)]; I --> J[6. RCD / GFCI Trip Test]; J -->K[Tmiem: Sistema Verifikata & Safe];

Fażi 1: Ittestjar Mejjet (Power OFF)

Din l-ewwel fażi tiżgura s-sigurtà bażika tas-sistema.

Kontinwità tal-Art: L-ewwel, iċċekkja s-sistema ta' sikurezza l-aktar kritika-il-mogħdija tal-art.

Kontinwità taċ-ċirkwit: Sussegwentement, ivverifika l-mogħdijiet kurrenti kollha huma kompluti. Għaċ-ċirkuwiti taċ-ċirku, ikkonferma li l-linja hija intatta.

test tar-reżistenza tal-insulazzjoni: Bil-kontinwità kkonfermata, ittestja għal mogħdijiet mhux mixtieqa bejn il-wajers jew mal-art. Agħmel dan qabel ma tagħti l-enerġija biex tevita ħsarat immedjati.

Fażi 2: Ittestjar Live (Qawwa Mixgħula)

Enerġizza biss wara li t-testijiet mejta jgħaddu b'suċċess.

Test tal-Polarità: L-ewwel verifika diretta tiżgura li l-provvista tikkonnettja b'mod korrett fil-ħwienet u l-iswiċċijiet.

Test tas-Sekwenza tal-Fażi: Għal sistemi ta' tliet-fażijiet, agħmel dan qabel ma tikkonnettja l-muturi biex tevita rotazzjoni b'lura.

Test RCD/GFCI: Il-pass finali jivverifika li l-apparati tas-sigurtà attiva jaħdmu b'mod korrett taħt kundizzjonijiet ta 'ħsara.

Dan l-approċċ strutturat jimminimizza r-riskju f'kull pass. Kull test jibni fuq is-suċċess tal-aħħar wieħed.

Żbalji Komuni u Għajnuniet Esperti

L-esperjenza fuq il-post tgħallem il-manwali tal-lezzjonijiet spiss jaqbżu. Li jiġu evitati żbalji komuni huwa importanti daqs li tkun taf il-proċeduri. Hawn huma għarfien ewlieni biex ittejjeb l-eżattezza u s-sigurtà tal-ittestjar tiegħek.

Qari Ħażin ta' Insulazzjoni

Żball komuni huwa li tittratta r-reżistenza tal-insulazzjoni bħala sempliċi pass/fail kontra valuri minimi. In-numru assolut huwa biss parti mill-istorja.

It-temperatura u l-umdità jaffettwaw ħafna l-qari. Kejbils kesħin u niedja juru reżistenza aktar baxxa minn dawk sħan u niexfa.

Tip Espert: Oħloq qari bażi fuq tagħmir ġdid u niexef. Irreġistra dan bid-data u l-kundizzjonijiet. Qabbel it-testijiet futuri ma' din il-linja bażi. Xejra sinifikanti 'l isfel, anki jekk għadha "tgħaddi", twissi dwar it-tqassim tal-insulazzjoni.

Problema tal-Vultaġġ Phantom

Miters diġitali ta'-sensittività għolja jistgħu jtellgħu vultaġġi "fantażma" fuq wajers mejjet minn ċirkwiti ħajjin fil-qrib.

Li tara 50V fuq wajer taħseb li huwa mejjet tikkawża konfużjoni u eżitazzjoni perikoluża. Dan il-qari m'għandu l-ebda saħħa reali iżda jiżgwida.

Suġġeriment espert: Meta tiċċekkja ċ-ċirkwiti huma mejta għas-sigurtà, uża testers tal-vultaġġ ta 'kwalità jew miters b'mod ta'-impedenza baxxa (LoZ). Il-mod LoZ jgħabbi ċ-ċirkwit ftit, u jelimina l-vultaġġ fantażma u jagħti qari veru żero.

Hi-Żbalji dwar is-Sigurtà tal-Qsari

Hi-L-ittestjar tal-qsari huwa l-aktar perikoluż mis-seba' testijiet jekk isir ħażin. Vultaġġ għoli jista 'joqtol.

It-tagħmir tat-test jaħżen ħlas perikoluż anke wara li jintefa.

Tip espert: Ittratta ż-żona tat-test bħala żona ta 'xogħol ħaj. Ħabel off b'sinjali ta 'twissija. Uża PPE xieraq inklużi ingwanti ta'-vultaġġ għoli. Dejjem uża l-funzjoni ta 'discharge jew stick ta' skarigu tat-tester għal tagħmir ta 'l-art b'mod sikur wara li l-vultaġġ jinżel. Ikkonferma żero volt qabel ma tiskonnettja ċ-ċomb.

Għażla tat-Tagħmir tat-Test

L-użu tal-għodda t-tajba huwa essenzjali fl-ittestjar tal-elettriku. Testers b'ħafna funzjonijiet jgħaqqdu ħafna testijiet f'unità waħda, iżda l-fehim ta 'strumenti individwali huwa importanti wkoll. Hawn huma l-għodod essenzjali.

Investi f'tagħmir tat-test ta' kwalità,-ikklassifikat kif suppost (CAT III/IV) minn manifatturi tajbin. Dan jipproteġi s-sigurtà tiegħek u jiżgura xogħol preċiż.

Wegħda ta' Eċċellenza

Is-7 testijiet elettriċi huma ħafna aktar minn lista ta 'kontroll. Huma jirrappreżentaw dixxiplina professjonali u impenn għas-sigurtà u l-kwalità. Ikkontrolla dawn it-testijiet, tifhem is-sekwenza tagħhom, u interpreta r-riżultati b'mod espert. Dan jifred tekniċi minn professjonisti veri tal-elettriku.

L-ittestjar tas-sigurtà elettrika konsistenti u korretta juri l-kura aħħarija. Jipprova li sistema taħdem u hija fundamentalment sigura għal kull min jużaha, jaħdem fuqha, jew jaħdem qrib tagħha. F'qasam fejn m'hemmx lok għal żball, dan l-impenn huwa l-akbar responsabbiltà tagħna.
