Il-kontrolluri tal-pompa ta' l-ilma ta' qawwa għolja-użaw kuntatturi jew relays AC?

Ejja naqtgħu għall-ġiri. Il-kontrolluri tal-pompa tal-ilma ta' qawwa għolja-jistrieħ fuq kuntatturi AC biex jaqilbu l-enerġija ewlenija għall-mutur. Ir-relays jaqdu rwol kruċjali wkoll, iżda huwa kompletament differenti minn dak li jagħmlu l-kuntatturi.

Din mhix biss għażla ta 'disinn. Huwa rekwiżit obbligatorju-ibbażat fuq il-fiżika u s-sigurtà. Il-muturi ta'-qawwa għolja joħolqu talbiet elettriku kbar. Jiġġeneraw kurrenti enormi tal-istartjar u arki elettriċi perikolużi li jeqirdu istantanjament relay regolari.

Irridu nifhmu din id-differenza ewlenija biex naħdmu b'mod sikur b'sistemi ta 'kontroll tal-mutur. Dan l-għarfien huwa importanti għal kull min jittratta ma 'sistemi ta' pompa industrijali jew kummerċjali.

Hawn dak li se nkopru:

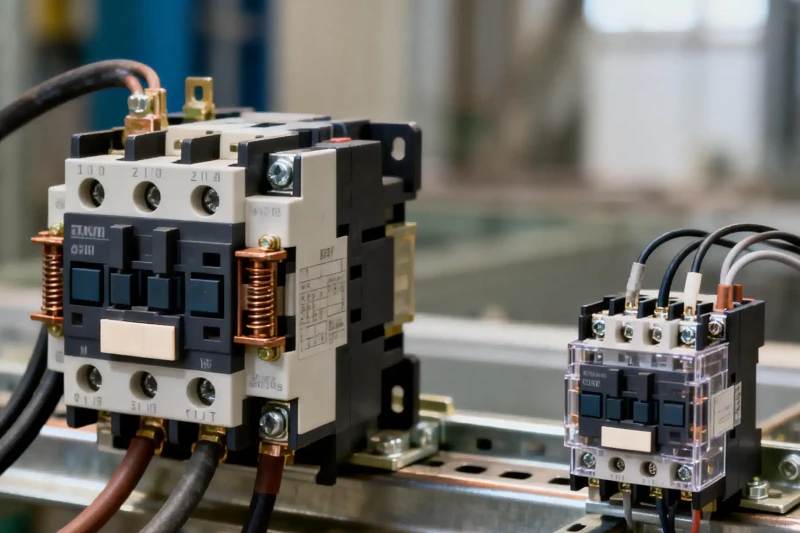

Id-differenzi ewlenin bejn kuntattur AC u relay.

Għaliex kuntattur AC huwa essenzjali għal tagħbija induttiva bħal mutur tal-pompa.

Ir-rilejs ta' rwol speċifiku u vitali għandhom f'sistema ta' kontroll tal-pompa.

Ħarsa prattika lejn il-wajers tal-pannelli tal-kontroll tal-pompa u l-komponenti ewlenin tagħha.

Kif tiżgura protezzjoni xierqa u kompleta tal-mutur tal-pompa tal-ilma.

Il-Qasam Fundamentali

Il-kuntatturi u r-rilejs AC huma t-tnejn swiċċijiet imħaddma bl-elettriku. Iżda huma mibnija għal impjiegi kompletament differenti. Immaġina relay bħala swiċċ tad-dawl fid-dar tiegħek - jimmaniġġja tagħbijiet żgħar u sempliċi. Contactor huwa bħall-iskonnettjar tal-qawwa prinċipali għal fabbrika sħiħa. Huwa mibni biex jimmaniġġja qawwa enormi u użu kostanti.

Ħafna nies ġodda jħalltu dawn, iżda li jkunu jafu l-impjiegi uniċi tagħhom huwa l-pedament tal-kontroll sikur tal-mutur. In-nies spiss jużaw dawn it-termini bħallikieku jfissru l-istess ħaġa. Fir-realtà, l-użi tagħhom huma totalment separati.

X'inhu Relay?

Relay huwa swiċċ elettromanjetiku magħmul għal impjiegi ta'-enerġija baxxa. L-għan ewlieni tiegħu huwa li juża sinjal elettriku żgħir biex jikkontrolla ċirkwit separat.

Dawn huma l-workhorses tal-loġika tal-kontroll. Issibhom jikkonvertu sinjali minn tajmers, sensuri, jew outputs PLC fi kmandi.

Huma qed mibnija pjuttost sempliċi. Coil żgħir joħloq kamp manjetiku meta jitħaddem. Dan jiġbed lieva (imsejħa armatura) biex tagħlaq jew tiftaħ sett ta 'kuntatti ħfief. Huma ddisinjati għas-sinjalar, mhux għall-immaniġġjar tal-forza brutali tal-kurrent tal-bidu tal-mutur.

X'inhu Kuntattur AC?

Kuntatur AC huwa relay speċjalizzat ta' xogħol tqil mibni speċifikament biex jaqleb ċirkwiti elettriċi ta' enerġija għolja b'mod sigur u ripetut. Ix-xogħol ewlieni tiegħu huwa li jibda u jwaqqaf muturi elettriċi.

Kollox dwar kuntattur screams durabilità u l-immaniġġjar tal-qawwa. Huwa kbir, il-partijiet ta 'ġewwa huma iebsa, u l-aktar importanti, għandu karatteristiċi ddisinjati speċifikament biex jimmaniġġjaw l-enerġija distruttiva ta' arki elettriċi.

Kuntatur jista 'jimmaniġġja l-istress fiżiku u elettriku enormi tal-konnessjoni u l-iskonnettjar ta' mutur b'ħafna -horsepower mil-linja tal-enerġija eluf ta' drabi matul il-ħajja tiegħu.

F'daqqa t'għajn Paragun

Paragun dirett juri d-differenzi kbar fid-disinn u l-użu tagħhom. Din id-distinzjoni hija importanti meta niddiskutu motor starter vs relay. Motor starter huwa sistema kompluta - tipikament kuntattur AC flimkien ma 'protezzjoni ta' tagħbija żejda. Relay huwa komponent wieħed biss.

Il-Fiżika tal-Qawwa

Il-pompi ta'-qawwa għolja jeħtieġu kuntatturi AC minħabba kif jaħdmu t-tagħbijiet induttivi. Mutur mhuwiex sempliċi tagħbija reżistenti bħal element ta 'tisħin. Meta tibda u tintefa, toħloq kundizzjonijiet elettriċi estremi li istantanjament fry relay standard.

Il-fehim ta' dawn il-forzi - inrush current u back EMF - mhux biss teorija. Hija ċ-ċavetta biex tara għaliex kuntattur huwa essenzjali għas-sigurtà u l-affidabbiltà, mhux biss swiċċ heavy-duty.

L-Isfida tat-Tagħbija Induttiva

Meta l-ewwel titħaddem mutur, jaġixxi kważi bħal short circuit għal qasma ta 'sekonda. Matul dan il-mument, jiġbed kurrent massiv ta 'inrush, imsejjaħ ukoll Locked Rotor Amps (LRA).

Dan il-kurrent inrush jista 'faċilment ikun minn ħames sa tmien darbiet il-kurrent ta' tħaddim normali tal-mutur, jew Full Load Amps (FLA). Mutur ta '10 HP stmat għal 28 amps f'230V jista' jiġbed aktar minn 150 amps għal mument qasir fuq l-istartjar. Il-kuntatti tar-relay ma jistgħux jimmaniġġjaw din iż-żieda.

Meta taqta' l-enerġija, il-kamp manjetiku li jiġġarraf fil-koljaturi tal-mutur jimbotta spike ta' vultaġġ għoli- lura fiċ-ċirkwit. Dan jissejjaħ lura EMF (forza elettromottiva). Jista 'joħloq vultaġġi b'mod ogħla mill-vultaġġ tal-linja, li joħloq il-problemi tiegħu stess għall-apparat tal-iswiċċjar.

Is-Superpotenza tal-Kuntattur

L-akbar sfida fil-bdil ta'-qawwa għolja hija l-kontroll tal-ark elettriku. L-ark huwa kanal ta' gass super-jonizzat (plażma) li jifforma bejn il-kuntatti hekk kif jisseparaw. Din il-plażma tmexxi l-elettriku u tipprova żżomm il-kurrent jiċċirkola anke meta jinfetaħ is-swiċċ.

Il-kuntatturi AC huma mibnija speċifikament għas-soppressjoni tal-ark. Jużaw diversi metodi intelliġenti biex joħorġu din l-enerġija distruttiva malajr u mingħajr periklu.

Il-karatteristika ewlenija hija l-ark chute. Dawn huma barrieri iżolati u pjanċi tal-metall madwar il-kuntatti. Hekk kif il-kuntatti jinfetħu, l-ark jinġibed manjetikament 'il fuq fil-ċotolini. Hemmhekk tiġġebbed, tkessaħ, u tinqasam f'arki iżgħar u dgħajfa sakemm tintefa.

Ħafna kuntatturi jużaw ukoll kuntatti doppji-break. Dan id-disinn jaqsam il-konnessjoni f'żewġ punti, u joħloq żewġ arki minflok wieħed. Kull ark huwa iżgħar u għandu inqas enerġija. Dan jagħmilhom ħafna aktar faċli biex jitneħħew minn ark wieħed kbir. Il-materjali ta 'kuntatt u l-mekkaniżmu ta' ftuħ mgħaġġel u qawwi wkoll jgħinu biex jimminimizzaw il-ħin tal-ark u jirreżistu l-ħsara.

Logħba Perikoluża

L-użu ta' relay standard għal-swiċċjar ta' kurrent għoli mhix biss idea ħażina. Hija logħoba perikoluża b'riżultati prevedibbli u serji.

Fl-esperjenza tagħna fuq il-post, rajna x'jiġri meta xi ħadd juża relay ta' daqs żgħir fuq pompa ta' 5 HP. Ir-riżultat qatt mhu tajjeb. Il-kuntatti weldjatura magħluqa mis-sħana bl-ark, u b'hekk il-pompa taħdem bla waqfien. Jekk int xortik tajba, circuit breaker se jivvjaġġa jew il-protezzjoni termali tal-mutur se tibda.

F'każijiet agħar, il-fluss tal-kurrent kontinwu huwa ħafna aktar milli r-relay jista 'jimmaniġġja. L-akkomodazzjoni tar-relay iżżejjed, idub, u ssir riskju serju tan-nar. Dan in-nuqqas mhuwiex possibbiltà - huwa garantit li jseħħ eventwalment.

Il-modi speċifiċi ta 'falliment huma ċari. L-ark jew idub il-punti ta 'kuntatt, u jgħaqqadhom flimkien (weldjar ta' kuntatt). Jew jinħaraq il-materjal tal-kuntatt ma 'kull ċiklu, malajr jilbsuh sakemm jonqos (erożjoni tal-kuntatt). Jew il-mod, ikollok falliment katastrofiku tal-komponenti.

Ħarsa Ġewwa l-Panew

Biex nifhmu tassew kif jaħdmu l-kuntatturi u r-relays, irridu nimxu mit-teorija għall-prattika. Meta wieħed iħares ġewwa pannell tal-kontroll tipiku tal-pompa tal-ilma ta' qawwa għolja-wiri kif dawn il-partijiet jaħdmu flimkien f'sistema ppjanata bir-reqqa. Dan huwa fejn il-wajers tal-pannell tal-kontroll tal-pompa jsir ċar.

Il-pannell mhuwiex biss kaxxa bi swiċċ. Huwa ċ-ċentru tal-kontroll tas-sistema tal-pompa. Jospita komponenti għad-distribuzzjoni tal-enerġija, kontroll tal-mutur, u protezzjoni kritika.

Komponenti Ewlenin tal-Panew

Meta timxi minn pannell tipiku ta' pompa bi tliet-fażijiet, issib komponenti essenzjali, kull wieħed b'xogħol speċifiku.

Main Circuit Breaker/Skonnettjar: Dan huwa fejn tidħol l-enerġija u s-sigurtà prinċipali mitfija-. Jipproteġi kontra l-kurrent żejjed minn ċirkuwiti qosra u jippermettilek itfi l-pannell kollu b'mod sikur għall-manutenzjoni.

AC Contactor: Dan huwa l-"muskolu" tas-sistema. It-terminali kbar tiegħu (L1, L2, L3 għall-enerġija li tidħol; T1, T2, T3 għat-tagħbija) huma daqs li jimmaniġġjaw il-kurrent sħiħ tal-mutur. Jagħmel ix-xogħol tqil li jibda u jwaqqaf il-pompa.

Overload Relay: Dan huwa "bodyguard" tal-mutur. Jinmunta direttament man-naħa tat-tagħbija tal-kuntattur u jara l-kurrent li jgħaddi lejn il-mutur. Jekk il-mutur jiġbed kurrent wisq għal żmien twil wisq (kondizzjoni ta 'tagħbija żejda), ir-relay ta' tagħbija eċċessiva jivvjaġġa. Dan jiftaħ iċ-ċirkwit tal-kontroll u jgħid lill-kuntattur biex jintefa. Il-kombinazzjoni ta 'kuntattur AC u relay ta' tagħbija żejda hija dak li nsejħu sew motor starter. Dan il-par huwa l-qalba tal-protezzjoni tal-mutur tal-pompa tal-ilma.

Transformer tal-Kontroll: Muturi ta'-qawwa għolja ħafna drabi jaħdmu fuq vultaġġi għoljin (bħal 480V), li huma perikolużi għaċ-ċirkwiti ta' kontroll. It-transformer tal-kontroll inaqqas dan għal vultaġġ aktar sikur u aktar baxx. Normalment 120V AC jew 24V AC/DC biex tħaddem il-loġika tal-kontroll.

Kontroll Relays: Spiss imsejħa relays "kubi tas-silġ" minħabba l-housings tal-plastik ċar tagħhom, dawn huma l-"imħuħ" tal-operazzjoni. Huma jieħdu sinjali ta'-enerġija baxxa minn apparati bħal float switches, swiċċijiet tal-pressjoni, jew tajmers. Imbagħad jużaw dawn is-sinjali biex jixgħel jew jitfi l-coil tal-contactor AC. Huma jimmaniġġjaw il-loġika filwaqt li l-kuntattur jimmaniġġja l-azzjoni.

Blokki terminali: Dawn huma l-punti ta 'konnessjoni organizzati u ttikkettjati għall-wajers interni u esterni kollha. Mill-linji ta 'l-enerġija prinċipali għall-wajers żgħar għal swiċċijiet ta' kontroll. Huma jagħmlu l-wajers pulit, loġiku, u faċli biex issolvi l-problemi.

It-traċċar tal-Fluss

Panel tal-kontroll għandu żewġ ċirkwiti separati: iċ-ċirkwit tal-enerġija u ċ-ċirkwit tal-kontroll. Il-fehim tal-mogħdijiet tagħhom huwa essenzjali biex wieħed jifhem kif jaħdem il-panel. Dijagramma tal-wajers simplifikata turi dawn iż-żewġ mogħdijiet f'kuluri differenti.

Il-Path taċ-Ċirkwit tal-Enerġija jimmaniġġja vultaġġ għoli u kurrent għoli. It-triq tagħha hija diretta u sempliċi:

L-Enerġija tal-Linja Dħul tikkonnettja mal-Main Circuit Breaker.

Mill-breaker, l-enerġija tgħaddi għat-terminali tal-ġenb tal-linja (L1, L2, L3) tal-Kuntatur AC.

Meta l-kuntattur jiġi enerġizzat, l-enerġija tgħaddi mill-kuntatti prinċipali tagħha għat-terminali tal-ġenb tat-tagħbija (T1, T2, T3).

Mill-contactor, l-enerġija tgħaddi mir-Relay ta 'Tagħbija Eċċessiva.

Fl-aħħarnett, mir-relay ta 'tagħbija żejda, l-enerġija tmur direttament lill-mutur tal-pompa.

Il-Passaġġ taċ-Ċirkwit tal-Kontroll juża vultaġġ baxx u kurrent baxx biex jikkontrolla b'mod sikur iċ-ċirkwit ta'-qawwa għolja. It-triq tagħha hija aktar kumplessa u tinvolvi loġika:

It-Transformer tal-Kontroll jipprovdi enerġija b'vultaġġ baxx-, protett minn fjus żgħir.

Din il-qawwa tipikament tgħaddi minn serje ta 'swiċċijiet. Bħal buttuna ta 'Waqfien normalment magħluqa (NC), buttuna ta' Bidu normalment miftuħa (NO), u swiċċ operattiv (bħal swiċċ float jew swiċċ tal-pressjoni).

Meta jiġu sodisfatti l-kundizzjonijiet kollha fiċ-ċirkwit tal-kontroll (il-buttuna Startja tingħafas u l-iswiċċ float jingħalaq), iċ-ċirkwit ikun komplut.

Iċ-ċirkwit komplut jibgħat sinjal ta' enerġija baxxa-lill-coil tal-kuntattur (terminals A1 u A2). Dan jagħti enerġija lill-elettrokalamita tal-coil, li fiżikament jiġbed il-kuntatti ta' qawwa għolja-magħluqa, u jibda l-mutur. Meta ċ-ċirkwit tal-kontroll jinkiser, il-coil jitlef il-qawwa, u l-molol iġġiegħel il-kuntatti prinċipali jinfetħu, u jwaqqaf il-mutur.

Lil hinn mill-Qlib: Protezzjoni tal-Mutur

Li tixgħel u titfi pompa hija biss parti mill-istorja. Il-ħarsien tal-mutur għali mill-istress elettriku u mekkaniku huwa daqstant importanti, jekk mhux aktar. Dan huwa fejn il-kunċett ta 'starter tal-mutur - il-kuntattur u r-relay ta' tagħbija żejda li jaħdmu flimkien - juri l-valur sħiħ tiegħu.

Circuit breaker jew fjus jipproteġi minn short circuits enormi u immedjati. Iżda l-akbar ghadu ta 'mutur huwa spiss mewt bil-mod minn kundizzjonijiet ta' tagħbija żejda li breaker ma jaqbadx. Dan huwa eżattament dak li jimmaniġġja r-relay ta 'tagħbija żejda.

Protezzjoni ta 'Tagħbija Eċċessiva Spjegata

Tagħbija żejda tiġri meta l-mutur ikun sfurzat jiġbed aktar kurrent mill-klassifikazzjoni tad-disinn tiegħu fuq perjodu twil. Dan jista 'jkun ikkawżat minn pompa parzjalment misduda, bearing falliment, jew vultaġġ baxx tal-provvista. Dan il-kurrent żejjed joħloq sħana, li bil-mod tkisser l-insulazzjoni tal-mutur u twassal għal burnout.

Relay ta 'tagħbija żejda termali jaħdem billi juża strixxa bimetallika li tissaħħan hekk kif il-kurrent tal-mutur jgħaddi minnu. Jekk il-kurrent huwa għoli wisq għal żmien twil wisq, l-istrixxa tisħon biżżejjed biex titgħawweġ u fiżikament tħawwad swiċċ. Dan jiftaħ iċ-ċirkwit tal-kontroll u jwaqqaf il-mutur.

Ir-relays elettroniċi moderni ta 'tagħbija żejda jagħmlu l-istess xogħol iżda jużaw transformers tal-kurrent u ċirkwiti biex jimmonitorjaw il-kurrent bi preċiżjoni ferm aħjar. Huma joffru aktar karatteristiċi u aġġustament.

Ir-relays ta 'tagħbija żejda jiġu bi klassijiet ta' vjaġġ differenti, bħal Klassi 10, Klassi 20, jew Klassi 30. Tagħbija eċċessiva ta 'Klassi 10 se tivvjaġġa fi żmien 10 sekondi f'600% tal-kurrent issettjat. Dan jaħdem għal muturi b'ħinijiet standard tal-bidu. Klassi 30 tippermetti sa 30 sekonda, li hija meħtieġa għal tagħbijiet ta'-inerzja għolja bħal pompi flywheel kbar li jieħdu aktar żmien biex jiksbu veloċità.

Protezzjoni Short Circuit

Huwa kruċjali li tgħid id-differenza bejn tagħbija żejda u short circuit. Ċirkwit qasir huwa żieda massiva ta' kurrent kważi-istantanja, ħafna drabi eluf ta' amps. Huwa kkawżat minn ħsara katastrofika fil-wajers.

Dan huwa x-xogħol tas-circuit breaker prinċipali jew fjusis fil-pannell. Huma ddisinjati biex jivvjaġġaw jew jonfħu istantanjament biex iwaqqfu dan il-fluss ta 'kurrent enormi. Dan jipprevjeni n-nar u ħsara kbira fit-tagħmir. Relay ta 'tagħbija żejda huwa bil-mod wisq biex jirreaġixxi għal ċirkwit qasir. Saż-żmien li tħawwad, il-ħsara tkun diġà ssir.

Netba tas-Sigurtà Sħiħa

Għal sistema tassew solida, għandek bżonn xibka ta 'sikurezza sħiħa ta' protezzjoni. Ħafna relays elettroniċi moderni ta 'tagħbija żejda jew moniters dedikati għall-protezzjoni tal-muturi jinkludu dawn il-funzjonijiet.

Protezzjoni ta' Telf/Żbilanċ tal-Fażi: Mutur bi tliet-fażijiet jista' jinqered malajr jekk jipprova jaħdem fuq tnejn biss mit-tliet fażijiet. Din il-protezzjoni tħoss it-telf ta 'fażi jew żbilanċ kbir ta' vultaġġ bejn il-fażijiet u tagħlaq il-mutur.

Protezzjoni taħt/Vultaġġ Żejjed: It-tħaddim ta 'mutur fuq vultaġġ baxx jew għoli wisq jista' jikkawża sħana żejda u ħsara. Din il-karatteristika tipproteġi l-mutur minn provvisti ta 'enerġija instabbli.

Nixxef-Protezzjoni tat-Tmexxija: Għall-pompi, it-tħaddim mingħajr ilma (li jaħdem niexef) jista 'malajr jagħmel ħsara lis-siġilli u lill-impellers. Il-protezzjoni tal--niexef taħdem billi tħoss kundizzjoni ta' tagħbija-baxxa ħafna (billi ċ-ċaqliq tal-ebda ilma ma jeħtieġ inqas kurrent) u tagħlaq il-pompa.

Konklużjoni: L-Għodda t-Tajba

Fil-kontroll tal-pompa tal-ilma ta'-qawwa għolja, il-mistoqsija "Il-kontrolluri tal-pompa tal-ilma ta'-qawwa għolja jużaw kuntatturi jew relays AC?" għax iċ-ċirkwit tal-enerġija għandu rebbieħ ċar. Il-kuntattur AC huwa l-uniku komponent korrett u sikur għax-xogħol.

Dan mhux dwar il-preferenza tad-ditta jew l-iffrankar tal-flus. Huwa prinċipju fundamentali tal-inġinerija elettrika bbażat fuq il-ħtieġa li timmaniġġja b'mod sikur it-talbiet estremi ta 'qlib ta' kurrent għoli għal applikazzjonijiet ta 'tagħbija induttiva.

Iżda relays mhumiex inutli. Huma sħab essenzjali fis-sistema. Kontrollur tal-pompa ddisinjat tajjeb-juża l-qawwiet tat-tnejn: il-muskolu tal-kuntattur biex jimmaniġġa t-tagħbija tal-mutur li jikkastiga, u l-moħħ tar-relay tal-kontroll biex jipproċessa sinjali loġiċi ta 'enerġija baxxa-b'mod sigur u effiċjenti.

Li tifhem il-"għaliex" wara din id-diviżjoni tax-xogħol - mill-immaniġġjar tal-kurrent ta' l-inrush u l-arki għall-provvista ta' saffi ta' protezzjoni tal-mutur - huwa dak li jifred lill-Bidu minn professjonist. Li tagħmel l-għażla t-tajba tal-komponent hija l-pedament tal-bini ta 'sistema li mhux biss funzjonali iżda wkoll sigura, affidabbli, u mibnija biex iddum.
