Dak kollu li għandek bżonn tkun taf dwar l-installazzjoni ta 'relays tal-ferroviji DIN

Relay tal-ferrovija DIN huwa apparat elettriku żgħir. Inti snap fuq ferrovija tal-metall ġewwa pannelli tal-kontroll. Int tuża r-relays tal-ferrovija DIN biex tixgħel u titfi ċirkwiti b'mod sikur. Jaħdmu f'ħafna sistemi elettriċi. L-installazzjoni tagħhom bil-mod it-tajjeb iżżomm it-tagħmir tiegħek jaħdem tajjeb. Jipproteġik ukoll mill-perikli. Issib relays tal-ferrovija DIN f'fabbriki u bini intelliġenti. Huma wkoll fl-awtomazzjoni tad-dar. Ir-relays tal-binarji DIN jgħinu fil-kontroll tal-qawwa b'mod tajjeb. Is-suq globali għar-relays tal-ferrovija DIN qed jikber. L-awtomazzjoni qed tikber malajr. Kumpaniji bħal Honeywell u Schneider Electric huma mexxejja. Għandek bżonn relays tal-ferrovija DIN għal setups elettriċi sikuri u puliti. Huma importanti fis-sistemi elettriċi DIN moderni.

Takeaways Ewlenin

Ir-relays tal-binarji DIN jgħinu fil-kontroll taċ-ċirkwiti elettriċi b'mod sikur. Jintużaw f'fabbriki u djar intelliġenti.

Dawn ir-rilejs jagħmlu l-manutenzjoni aktar faċli. Tista 'tissostitwihom mingħajr wajers mill-ġdid. Dan jiffranka l-ħin u jnaqqas l-iżbalji.

Agħżel ir-relay tal-ferrovija DIN it-tajjeb għall-bżonnijiet tiegħek. Ir-rilejs elettromekkaniċi huma b'saħħithom. Ir-rilejs tal-istat solidu huma kwieti.

Dejjem uża s-sokit korrett mar-relay tiegħek. Dan iżomm is-setup tiegħek sigur u affidabbli.

Ippjana t-tqassim tal-pannelli tiegħek b'attenzjoni. Ħalli spazju għas-sokits. Uża tikketti ċari biex tgħin fil-manutenzjoni futura.

Ittestja spiss is-setup tar-relay tal-ferrovija DIN tiegħek. Dan jgħin biex issib problemi kmieni. Jiżgura li kollox jaħdem tajjeb.

Segwi r-regoli tas-sigurtà meta tinstalla relays. Itfi l-enerġija l-ewwel. Ilbes tagħmir protettiv biex tibqa' sigura.

Ixtri relays tal-ferrovija DIN minn fornituri ta 'fiduċja. Dan jiżgura kwalità tajba u appoġġ. Iżomm is-sistema tiegħek sigura u effiċjenti.

DIN Rail Relay Basics

X'inhu DIN Rail Relay

A din rail relayjgħinek tikkontrolla ċ-ċirkwiti b'mod sikur. Inti snap fuq ferrovija tal-metall ġewwa pannelli tal-kontroll. Ir-relay jaġixxi bħal swiċċ. Iħallik iddawwar iċ-ċirkwiti fuq jew titfi mingħajr ma tmiss il-wajers. Inti taradin rail relaysfil-fabbriki, bini intelliġenti, u djar. Dawn ir-rilejs iżommu l-wajers puliti. Jagħmluha faċli li żżid jew tneħħi partijiet. Bl-użudin rail relaysjagħmel is-setup tiegħek aktar sigur u affidabbli. Jgħinuk ukoll tiffranka l-ħin meta tirranġa jew ttejjeb l-affarijiet.

Tip: Din rail relaysjgħinek iżżomm il-pannelli tal-kontroll puliti. Huma wkoll inaqqsu l-ħin ta 'waqfien meta tagħmel bidliet.

Kif jaħdmu r-relays tal-ferroviji DIN

A din rail relayjuża kurrent żgħir biex jikkontrolla wieħed akbar. Meta tibgħat l-enerġija lill-coil, tagħmel kamp manjetiku. Dan il-qasam iċċaqlaq parti msejħa l-armatura. L-armatura tiftaħ jew tagħlaq il-kuntatti tar-relay. Dan jixgħel jew jitfi ċ-ċirkwit. Tista 'tużadin rail relaysbiex tikkontrolla dwal, muturi, jew apparat ieħor mill-bogħod.

Inti tikkontrolla kif l-elettriku jiċċirkola f'ċirkwit.

Ir-relay jaġixxi bħala swiċċ li jiftaħ jew jagħlaq meta trid.

Din rail relaystagħmel l-awtomazzjoni aktar faċli u tgħin lis-sistemi jaħdmu aħjar.

Tipi ta 'DIN Rail Relays

Tista 'tagħżel minn tipi differenti ta'din rail relays. Kull tip huwa tajjeb għal ċerti impjiegi. L-aktar tipi komuni huma rilejs elettromekkaniċi u ta' stat solidu-.

Elettromekkaniċi

Elettromekkaniċidin rail relaysuża coil u partijiet li jiċċaqalqu biex taqleb iċ-ċirkwiti. Jaħdmu tajjeb u jdumu għal żmien twil. Dawn ir-rilejs jimmaniġġjaw kurrenti għoljin u xogħlijiet iebsa. Ħafna drabi tużahom f'magni u pannelli tal-kontroll.

Solidu-Stat

Stat-solidudin rail relaysuża partijiet elettroniċi minflok biċċiet li jiċċaqalqu. Huma jaqilbu malajr u ma jagħmlu l-ebda storbju. Dawn ir-relays jdumu aktar għax xejn ma jintebaħ. Tuża relays ta' stat solidu-meta jkollok bżonn taqleb rapidu, kwiet u affidabbli.

Sokits tar-Relay

Is-sokits tar-relay għandhom rwol ewlieni meta tinstalla relays tal-binarji DIN. Tuża sokit tar-relay bħala bażi li żżomm ir-relay. Is-sokit jaqbad fuq il-binarju DIN. Imbagħad plagg ir-relay fis-sokit. Din is-setup tagħmel ix-xogħol tiegħek aktar faċli u aktar sigur.

M'għandekx bżonn twaħħal ir-relay direttament. Int qabbad il-wajers mas-sokit minflok. Jekk relay jonqos, tista 'tiġbedha u poġġi waħda ġdida. M'għandekx għalfejn tmiss il-wajers. Dan jiffranka l-ħin u jnaqqas l-iżbalji.

Is-sokits tar-relay jiġu f'ħafna forom u daqsijiet. Inti tagħżel is-sokit li jaqbel mal-relay tiegħek. Dejjem iċċekkja d-datasheet tar-relay. Kun żgur li s-sokit joqgħod mal-brilli u l-vultaġġ tar-relay. Xi sokits għandhom karatteristiċi żejda. Tista 'tara sokits b'indikaturi LED. Dawn id-dwal juru meta r-relay ikun attiv. Sokits oħra għandhom buttuni tat-test. Tista 'tuża dawn biex tiċċekkja r-relay mingħajr ma tneħħih.

Issib relay sockets f'ħafna postijiet. Is-sistemi ta 'awtomazzjoni industrijali jużawhom biex jikkontrollaw il-magni. Is-sistemi tal-HVAC jiddependu fuq sokits tar-relay għall-bidla tal-fannijiet u l-pompi. Is-sistemi tas-sigurtà jużawhom biex jimmaniġġjaw allarmi u sensuri. Il-pannelli tad-distribuzzjoni tal-enerġija jużaw ukoll sokits tar-relay biex jaqilbu ċ-ċirkwiti b'mod sikur.

Tip:Dejjem qabbel ir-relay u s-sokit. Dan jipprevjeni konnessjonijiet laxki u jżomm is-sistema tiegħek sigura.

Is-sokits tar-relay joffru diversi vantaġġi. Huma jagħmluha faċli biex tissostitwixxi relays. M'għandekx bżonn terġa 'fili l-pannell. Is-sokits jipprovdu wkoll reżistenza għall-vibrazzjoni. Dan jgħin f'postijiet b'magni li jiċċaqilqu. Huma jtejbu l-manutenzjoni. Tista' tbiddel ir-relays malajr waqt it-tiswijiet.

Madankollu, is-sokits tar-relay għandhom xi żvantaġġi. Huma jieħdu aktar spazju fil-pannell tal-kontroll tiegħek. Jekk int ġdid għax-xogħol elettriku, is-sokits jistgħu jidhru konfużi għall-ewwel. Jista 'jkollok bżonn taqra l-manwal jew titlob għall-għajnuna.

Hawn ħarsa malajr lejn il-vantaġġi u l-iżvantaġġi:

Għandek dejjem tippjana t-tqassim tal-panel tiegħek qabel tibda. Ħalli biżżejjed spazju għas-sokits u l-wajers. Uża tikketti ċari għal kull sokit. Dan jgħinek issib u tissostitwixxi relays aktar malajr.

Is-sokits tar-relay jagħmlu s-sistema elettrika tiegħek aktar affidabbli. Jgħinuk iżżomm kollox organizzat. Tista' tafda li s-sistema tiegħek taħdem tajjeb, anke meta jkollok bżonn tagħmel bidliet. Jekk trid setup pulit u sigur, is-sokits tar-relay huma għażla intelliġenti.

Għaliex Uża DIN Rail Relays

Meta taħdem ma 'sistemi elettriċi, trid li l-affarijiet ikunu sempliċi u sikuri. Ir-relays tal-ferrovija DIN jagħtuk aktar benefiċċji minn relays ta' stil-antik. Tista 'tużahom f'ħafna tipi ta' pannelli tal-kontroll.

Benefiċċji Ewlenin

Iffrankar tal-Ispazju

Ħafna drabi għandek bżonn twaħħal ħafna apparati fi spazju żgħir. Ir-relays tal-binarji DIN jgħinu minħabba li jużaw stil ta 'immuntar modulari. Tista 'linja kull relay fuq il-ferrovija. Dan iżomm is-setup tiegħek pulita u ordinata. Id-disinn modulari iħallik tippjana l-pannell tiegħek aħjar. Kull apparat jieħu l-istess spazju. Tista 'żżid jew tneħħi relays mingħajr ma tagħmel mess. Dan jagħmilha aktar faċli biex issib u tirranġa l-problemi.

Ir-relays tal-binarji DIN jużaw stil ta 'immuntar modulari. Dan jiffranka l-ispazju u jżomm l-affarijiet organizzati.

Id-disinn modulari jgħinek tippjana l-pannell tiegħek. Kull apparat joqgħod fl-istess post. Dan jagħmel l-iffissar tal-problemi aktar faċli.

Manutenzjoni faċli

Trid li s-sistemi elettriċi tiegħek jaħdmu bi ftit ħin ta' waqfien. Ir-relays tal-binarji DIN jagħmlu t-tiswijiet sempliċi. Tista' tbiddel relay billi tneħħih mis-sokit tiegħu. M'għandekx għalfejn terġa' twaħħal il-pannell kollu. Ħafna relays għandhom dwal LED li juru jekk humiex qed jaħdmu. Dan jgħinek tara l-problemi minnufih. Tikketti ċari fuq il-konnessjonijiet jagħmlu l-issettjar u t-tiswijiet aktar faċli.

Hawn ħarsa ta' malajr lejn kif ir-relays tal-binarji DIN iqabblu ma' relays qodma:

Tip:Ir-relays tal-ferrovija DIN jiffrankaw il-ħin u l-flus. Tqatta’ inqas ħin twaqqaf u tirranġa l-affarijiet.

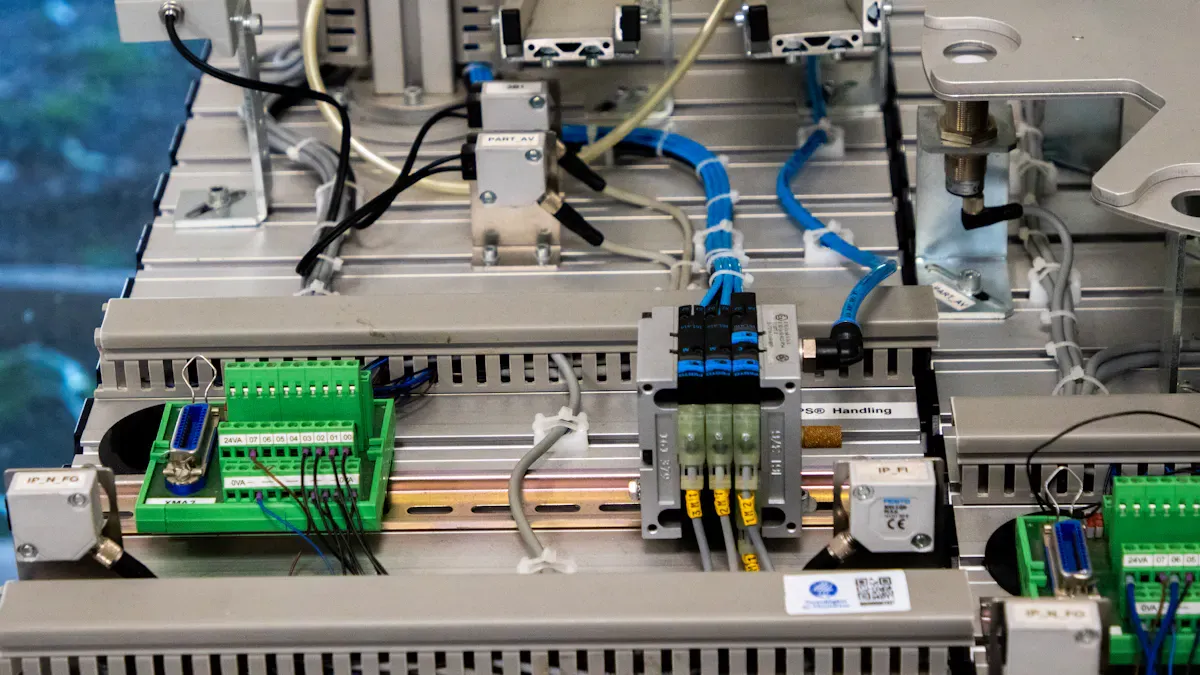

Użi Komuni

Ir-relays tal-binarji DIN jintużaw f'ħafna sistemi elettriċi moderni. Huma importanti fejn il-kontroll u l-awtomazzjoni huma importanti.

Awtomazzjoni Industrijali

Fabbriki jużaw relays tal-ferrovija DIN biex imexxu magni u proċessi. Tista 'tikkontrolla conveyor belts, pompi u muturi. Ir-rilejs jimmaniġġjaw kurrenti kbar u jaqilbu tagħbijiet b'mod sikur. Dan jiffranka ħin u flus fil-produzzjoni. Ikollok ukoll prestazzjoni tajba f'postijiet iebsa.

Ġestjoni tal-Bini

Fil-ġestjoni tal-bini, ir-relays tal-binarji DIN jikkontrollaw id-dwal, l-HVAC, u s-sigurtà. Ir-relays tat-tajmer jgħinu jmexxu d-dwal u l-fannijiet fil-ħinijiet it-tajbin. Bini intelliġenti juża dawn ir-rilejs għall-awtomazzjoni. Aktar bini juża timer relays hekk kif l-awtomazzjoni tikber.

Awtomazzjoni tad-Dar

Tista 'tuża rilejs tal-ferrovija DIN id-dar biex tikkontrolla dwal, blinds, u apparat. Ir-rilejs joqogħdu sewwa fil-pannell tad-dar tiegħek. Ikollok setup pulit u titjib faċli. Is-sidien tad-dar igawdu aktar kumdità u jiffrankaw l-enerġija bl-awtomazzjoni.

Nota: Ir-relays tal-binarji DIN jgħinu kemm fl-awtomazzjoni kif ukoll fil-kontroll. Ikollok sistemi flessibbli u affidabbli għall-bżonnijiet kollha tiegħek.

Ir-relays tal-ferrovija DIN jgħinuk tibni sistemi elettriċi sikuri u moderni. Inti tiffranka l-ispazju, tagħmel inqas manutenzjoni, u tiffranka ħin u flus. Kemm jekk taħdem f'fabbrika, tmexxi bini, jew ittejjeb id-dar tiegħek, dawn ir-relays jagħmlu xogħolek aktar faċli.

Agħżel DIN Rail Relay

L-għażla tar-relays tal-ferrovija din it-tajba hija pass ewlieni għal kwalunkwe proġett elettriku. Trid li s-sistema tiegħek taħdem b'mod sikur u ddum għal żmien twil. Din il-gwida tgħinek tiċċekkja l-aktar punti importanti qabel tixtri jew tinstalla relay.

Kompatibilità

Trid tiżgura li r-relay tiegħek jaqbel mas-sistema tiegħek. Jekk tagħżel ir-relay ħażin, is-setup tiegħek jista' ma jaħdimx jew jista' jkun saħansitra perikoluż. Hawn huma l-affarijiet ewlenin li għandek tiċċekkja:

Kwistjonijiet ta' konformità regolatorja. Fittex għal relays b'elenkar UL jew marka CE. Dawn juru li r-relay jissodisfa r-regoli tas-sigurtà.

Iċċekkja jekk ir-relay jaħdem mas-sistema ta' kontroll tiegħek. Xi relays jużaw sinjali speċjali jew metodi ta 'komunikazzjoni.

Aħseb dwar kemm trid li jdum ir-relay. Agħżel relays li jistgħu jimmaniġġjaw stress mis-sħana, trab, jew vibrazzjoni.

Ippjana għall-futur. Agħżel relays li jħalluk iżżid aktar partijiet jew tibdel is-setup tiegħek aktar tard.

Ibbilanċja l-ispiża u l-karatteristiċi. Relay tajjeb jiffranka l-flus maż-żmien billi jnaqqas it-tiswijiet u l-użu tal-enerġija.

Vultaġġ u Kurrent

Trid tqabbel il-vultaġġ u l-klassifikazzjonijiet tal-kurrent tar-relay mas-sistema tiegħek. Jekk tuża l-klassifikazzjonijiet ħżiena, ir-relay jista' jisħon iżżejjed jew ifalli. Dejjem iċċekkja d-dijagramma tal-wajers mingħand il-manifattur. Ħares lejn il-kurvi tad-derating biex tara kemm il-kurrent jista 'jimmaniġġja r-relay f'temperaturi differenti.

Sib il-vultaġġ tal-coil. Din hija l-qawwa meħtieġa biex ixgħel ir-relay.

Iċċekkja l-vultaġġ tal-kuntatt u l-kurrent. Dan jgħidlek x'jista' jaqleb ir-relay b'mod sikur.

Kun żgur li r-relay jista 'jimmaniġġja t-tagħbija li trid tikkontrolla.

Socket Tqabbil

Ir-relay u s-sokit għandhom joqogħdu flimkien. Jekk tuża s-sokit ħażin, ir-relay jista 'ma jaħdimx jew jista' jinħall. Dejjem qabbel il-brilli u l-vultaġġ tar-relay mas-sokit. Aqra d-datasheet għaż-żewġ partijiet. Xi sokits għandhom karatteristiċi żejda bħal dwal LED jew buttuni tat-test. Dawn jistgħu jgħinuk tara jekk ir-relay hux qed jaħdem.

Tip: It-tqabbil tar-relay u s-sokit iżomm ir-relays tal-binarji din tiegħek sikuri u faċli biex jinżammu.

Speċifikazzjonijiet biex Iċċekkja

Qabel ma tixtri din rail relays, għandek bżonn tiċċekkja xi specs ewlenin. Dawn l-ispeċifikazzjonijiet jgħinuk tagħżel ir-relay it-tajjeb għax-xogħol tiegħek.

Ħares lejn il-klassifikazzjonijiet għall-kurrent, il-vultaġġ u l-frekwenza.

Iċċekkja l-klassifikazzjonijiet IP u IK. Dawn juru kemm ir-relay jirreżisti t-trab u l-ilma.

Irrevedi l-firxa tat-temperatura u l-kurvi tad-derating. Dan jgħidlek kif jaħdem ir-relay f'postijiet sħan jew kesħin.

Skopri liema materjal jużaw il-kuntatti. Materjali tajbin idumu aktar.

Iċċekkja l-firxa tat-terminal. Dan juri liema daqsijiet tal-wajer tista 'tuża.

Ħares lejn il-ħajt tal-glandola u l-inserzjonijiet. Dawn jgħinuk tikkonnettja l-wajers b'mod sikur.

Kun żgur li r-relay jilħaq standards minn gruppi bħal UL jew CE.

Ara jekk għandekx bżonn xi partijiet żejda, bħal brieret jew għata, biex iżżomm ir-relay jaħdem tajjeb.

Tipi ta' Kuntatt

Ir-relays għandhom tipi ta 'kuntatt differenti. Tista 'tara termini bħal SPDT (arblu doppju tarmi) jew DPDT (arblu doppju tarmi). Agħżel it-tip ta 'kuntatt li jaqbel mal-bżonnijiet ta' kontroll tiegħek. Xi impjiegi jeħtieġu ċirkwit wieħed mixgħul, filwaqt li oħrajn jeħtieġu tnejn jew aktar.

Vultaġġ Coil

Il-vultaġġ tal-coil huwa l-qawwa meħtieġa biex ixgħel ir-relay. Trid tqabbel dan mas-sistema ta' kontroll tiegħek. Il-vultaġġi tal-coil komuni huma 12V, 24V, jew 230V. Jekk tuża l-vultaġġ ħażin, ir-relay mhux se jaħdem.

Kapaċità tal-Qlib

Il-kapaċità tal-bidla tgħidlek kemm jista 'jimmaniġġja r-relay. Iċċekkja kemm il-klassifikazzjonijiet tal-vultaġġ kif ukoll tal-kurrent. Jekk it-tagħbija tiegħek hija kbira wisq, ir-relay jista 'jfalli. Dejjem iċċekkja l-kurva tad-derating fil-manwal. Dan juri kemm jista 'jimmaniġġja kurrent ir-relay hekk kif it-temperatura tinbidel.

Fatturi ta' Affidabilità

Trid li r-relays tal-ferrovija din tiegħek idumu għal żmien twil. Diversi fatturi jaffettwaw kemm se jkun affidabbli r-relay tiegħek. It-tabella hawn taħt turi għalxiex għandek tara:

Tista 'ttejjeb l-affidabbiltà billi ssegwi d-dijagramma tal-wajers u l-gwida tal-installazzjoni għar-relay tiegħek. Kun żgur li ma timblokkax il-fluss tal-arja madwar ir-relay. Uża d-daqsijiet tal-wajer it-tajba u żomm il-pannell nadif.

Nota: Relays affidabbli tal-ferrovija din iżommu s-sistema tiegħek taħdem b'inqas ħin ta 'waqfien u inqas tiswijiet.

Fejn tixtri

Tista 'ssib relays tal-ferrovija DIN f'ħafna postijiet. L-għażla tal-fornitur it-tajjeb jgħinek tikseb prodotti ta 'kwalità u appoġġ tajjeb. Trid tixtri minn kumpaniji li jafu dwar partijiet elettriċi u joffru marki ta 'fiduċja.

Ħafna nies jixtru DIN rail relays minn Lectrocomponents. Din il-kumpanija tbigħ firxa wiesgħa ta 'apparati elettromekkaniċi. Tista 'ssib relays magħmula għall-immuntar tal-binarji DIN hemmhekk. Huma joffru tipi differenti, sabiex inti tista 'tagħżel dak li jaqbel mal-proġett tiegħek.

Għandek tfittex ukoll fornituri li jaħdmu ma 'manifatturi ewlenin. Viox taqsam lista tal-aqwa kumpaniji fl-industrija tal-ferroviji DIN. Dawn il-kumpaniji jagħmlu relays affidabbli li jdumu għal żmien twil. Meta tixtri mingħand fornitur li jaħdem ma 'dawn il-marki, taf li qed tieħu prodotti sikuri u ttestjati.

Hawn huma xi suġġerimenti biex tixtri relays tal-ferrovija DIN:

Iċċekkja jekk il-fornitur joffrix appoġġ tekniku. Appoġġ tajjeb jgħinek issolvi l-problemi malajr.

Fittex għal dettalji ċari tal-prodott. Trid tara datasheets, dijagrammi tal-wajers, u klassifikazzjonijiet.

Staqsi dwar il-politiki tar-ritorn. Dan jipproteġik jekk tordna l-parti żbaljata.

Qabbel il-prezzijiet, iżda ma tagħżelx biss l-irħas għażla. Il-kwalità hija importanti għas-sigurtà u l-prestazzjoni.

Tip:Ixtri minn fornituri b'reputazzjoni tajba. Dan iżomm is-sistema elettrika tiegħek sigura u jagħmel ix-xogħol tiegħek aktar faċli.

Tista 'tixtri onlajn jew iżżur ħwienet tal-elettriku lokali. Il-ħwienet onlajn ħafna drabi jkollhom aktar għażliet u prezzijiet aħjar. Ħwienet lokali jħalluk tara l-prodotti qabel tixtri. Iż-żewġ għażliet jistgħu jaħdmu tajjeb jekk tagħżel fornituri ta 'fiduċja.

Meta tagħżel fornitur, kun żgur li joffru t-tip ta 'relay u sokit li għandek bżonn. Dan jgħinek tispiċċa l-proġett tiegħek mingħajr dewmien. Fornituri affidabbli jgħinuk tikseb il-partijiet it-tajba u żżomm is-sistema tiegħek taħdem bla xkiel.

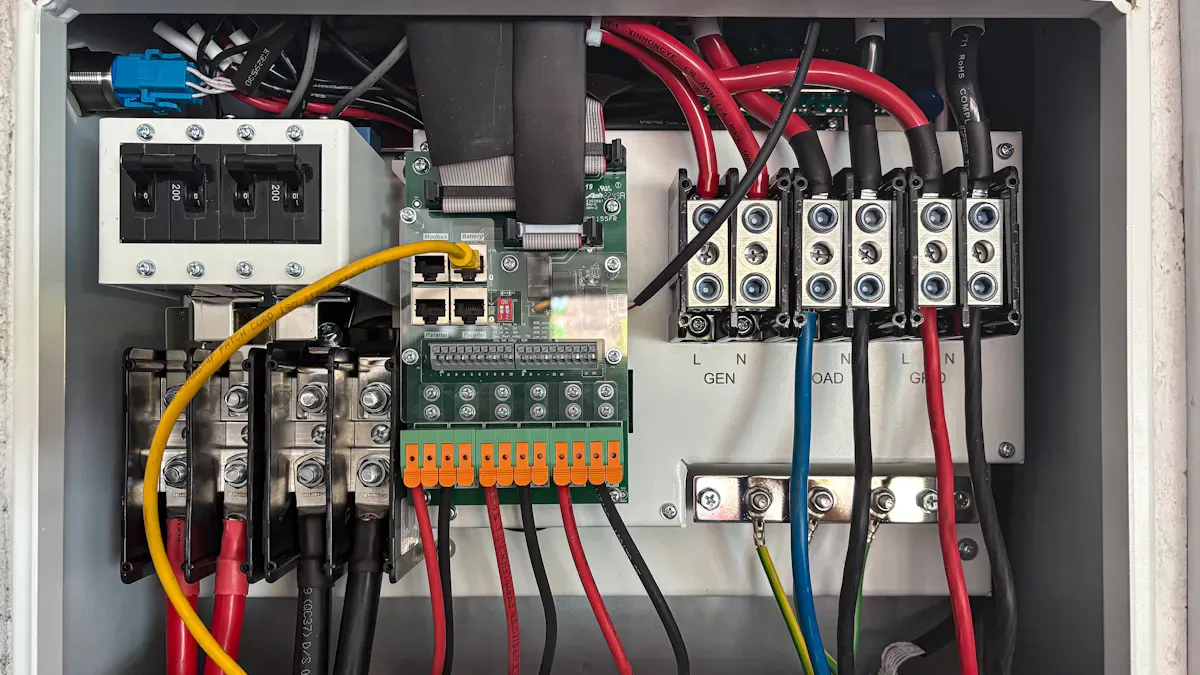

Installazzjoni ta' Relay tal-Ferrovija DIN

Għodda u Materjali

Għandek bżonn l-għodda u l-materjali t-tajba għal installazzjoni sikura u faċli ta 'relays tal-ferrovija din. Ibda billi tiġbor kollox qabel tibda. Dan jgħinek tevita l-iżbalji u tiffranka l-ħin.

Hawnhekk hawn lista ta’ għodod li għandu jkollok lest:

Tornaviti iżolati jżommok sigur meta taħdem ma 'partijiet elettriċi.

It-tqaxxir tal-wajers jgħinek tneħħi l-insulazzjoni mill-wajers mingħajr ma ssirilhom ħsara.

Għodod elettriċi xierqa, bħal tnalji u cutters, jagħmlu xogħolek aktar faċli.

Għandek bżonn ukoll il-materjali t-tajbin għall-immuntar u l-konnessjoni tar-relay tiegħek:

Agħżel binarji tal-azzar galvanizzat għal saħħa għolja. Uża linji tal-aluminju jekk trid xi ħaġa ħafifa.

Ikollhom viti għall-immuntar tal-ferrovija mal-backplane.

Ikseb is-sokits u r-relays korretti għall-proġett tiegħek.

Uża wajers li jaqblu mal-klassifikazzjonijiet tar-relay għall-vultaġġ u l-kurrent.

It-tikketti jgħinuk timmarka l-konnessjonijiet u żżomm il-pannell tiegħek organizzat.

Tip:Qabbel l-għodda u l-materjali kollha tiegħek qabel tibda. Dan jagħmel il-proċess ta 'installazzjoni aktar faċli.

Kontrolli tas-Sigurtà

Il-kunsiderazzjonijiet tas-sigurtà huma importanti ħafna meta tinstalla din ir-relays tal-ferrovija. Int trid tipproteġi lilek innifsek u t-tagħmir tiegħek. Dejjem segwi dawn il-passi qabel tibda:

Itfi l-enerġija. Kun żgur li l-provvista tal-enerġija tkun mitfija u uża sistema ta' lockout-tagout biex tevita inċidenti.

Ilbes tagħmir protettiv personali. Ilbes nuċċalijiet tas-sigurtà, ingwanti, u l-ilbies it-tajjeb.

Aqra l-istruzzjonijiet tal-manifattur. Kull relay jista' jkollu regoli speċjali ta' sigurtà.

Uża wajers u insulazzjoni xierqa. Agħżel id-daqs u t-tip korrett tal-wajer. Kun żgur li l-konnessjonijiet kollha huma siguri u iżolati.

Art ir-relay. Dan inaqqas ir-riskju ta 'xokk elettriku jew ħsara.

Evita sħana żejda. Agħti lir-relay biżżejjed spazju biex tiċċirkola l-arja. M'għandekx tagħbija żejda fuq ir-relay.

Ittikkettja l-interrutturi kollha, swiċċijiet, u konnessjonijiet. Uża sinjali ta' kawtela biex turi l-perikli.

Spezzjona s-setup tiegħek spiss. Fittex għal sinjali ta 'xedd, ħsara, jew xi ħaġa mhux tas-soltu.

Kun żgur li kull min jaħdem miegħek jaf ir-riskji. It-taħriġ u l-għarfien iżommu lil kulħadd sigur.

Nota:Kontrolli tajbin tas-sigurtà jipprevjenu inċidenti u jżommu r-relay tal-ferrovija din tiegħek jaħdem għal żmien twil.

Ipprepara l-Ferrovija

Int trid tipprepara d-din rail qabel ma twaħħal kwalunkwe relay. Dan il-pass jgħinek tikseb setup b'saħħtu u pulit. Segwi dawn il-passi għall-aħjar riżultati:

Kejjel l-ispazju fil-pannell elettriku tiegħek. Kun żgur li l-ferrovija taqbel sew u tħalli spazju għal apparati oħra.

Immarka fejn trid tpoġġi l-ferrovija fuq il-backplane.

Drill toqob fil-backplane għall-viti tal-immuntar.

Poġġi l-ferrovija fuq il-marki u waħħalha bil-viti. Uża linji tal-azzar galvanizzat jew tal-aluminju bbażati fuq il-bżonnijiet tiegħek.

Iċċekkja li l-ferrovija hija dritta u sigura. Ferrovija maħlula tista 'tikkawża problemi waqt l-installazzjoni u l-manutenzjoni.

Issa tista' tikklippja s-sokits tar-relay u tagħmir elettriku ieħor fuq il-ferrovija. Din is-sistema modulari tagħmilha faċli li żżid jew tneħħi partijiet. Ikollok panel nadif u organizzat.

Tip:Dejjem iċċekkja darbtejn-il-pożizzjoni tal-binarju qabel ma tissikka l-viti. Dan jgħinek tevita l-iżbalji u tagħmel il-bidliet futuri aktar faċli.

Immonta s-Socket

Għandek bżonn timmonta s-sokit qabel ma tkun tista 'tinstalla r-relay. Is-sokit jaġixxi bħala l-bażi għar-relay tiegħek u jgħaqqadha mad-din rail. Ibda billi tivverifika li għandek is-sokit korrett għar-relay tiegħek. Ħares lejn id-datasheet biex taqbel mat-tqassim tal-pin u l-vultaġġ.

Segwi dawn il-passi biex twaħħal is-sokit b'mod sigur:

L-ewwel, allinja s-sokit mad-din rail. Żomm is-sokit f'angolu u waħħal it-tarf ta 'fuq fuq il-ferrovija. Imbotta l-qiegħ tas-sokit lejn il-ferrovija sakemm tisma 'klikk. Il-mekkaniżmu-molla mgħobbija jew clip-on se jissakkar is-sokit f'postu. Irmonk bil-mod biex tivverifika li s-sokit ma jiċċaqlaqx. Sokit maħlul jista 'jikkawża problemi aktar tard.

Il-biċċa l-kbira tas-sokits għandhom tikketti ċari għal kull terminal. Dawn it-tikketti jgħinuk tikkonnettja r-relay b'mod korrett. Dejjem għandek tiċċekkja darbtejn-t-tqassim tat-terminal qabel ma tmur għall-pass li jmiss.

Tip:Dejjem uża s-sokit it-tajjeb għar-relay tiegħek. Dan iżomm is-setup tiegħek tal-ferrovija din sigura u affidabbli.

Passi tal-Wiring

Wara li timmonta s-sokit, għandek bżonn tgħaqqad il-wajers. Wiring tajjeb iżomm ir-relay din rail tiegħek jaħdem tajjeb u jipprevjeni l-problemi. Dejjem segwi d-dijagramma tal-wajers mill-manifattur. Din id-dijagramma turi fejn imur kull wajer.

Terminali tal-koljaturi

It-terminali tal-coil jikkontrollaw meta r-relay jinxtegħel jew jitfi. Tqabbad il-vultaġġ tal-kontroll ma 'dawn it-terminals. Fittex it-tikketti fuq is-sokit, normalment immarkati bħala A1 u A2. Strixxa t-truf tal-wajers tiegħek u daħħalhom fit-terminals korretti. Issikka l-viti biex iżżomm il-wajers f'posthom.

Kun żgur li tuża l-vultaġġ it-tajjeb għall-coil. Jekk tuża l-vultaġġ ħażin, ir-relay mhux se jaħdem. Iċċekkja darbtejn-id-dijagramma tal-wajers biex tevita żbalji.

Terminali tat-Tagħbija

It-terminali tat-tagħbija jġorru l-kurrent prinċipali li r-relay jaqleb. Dawn it-terminals ħafna drabi huma mmarkati bħala 11, 12, 14, jew numri simili. Tqabbad it-tagħmir tiegħek, bħal dawl jew mutur, ma 'dawn it-terminals.

Daħħal il-wajers fit-terminals tat-tagħbija korretti. Issikka l-viti sabiex il-wajers ma jinħallux. Uża wajers li jaqblu mal-klassifikazzjoni attwali tar-relay tiegħek. Jekk tuża wajers irqaq, jistgħu jisħnu żżejjed u jikkawżaw ħsara.

Nota:Dejjem iċċekkja l-kurva tad-derating fil-manwal. Din il-kurva turi kemm jista 'jimmaniġġja kurrent ir-relay tiegħek f'temperaturi differenti.

Daħħal ir-Relay

Issa tista 'daħħal ir-relay fis-sokit. Żomm ir-relay fuq is-sokit u allinja l-brilli bit-toqob. Agħfas 'l isfel sew sakemm ir-relay tikklikkja f'postha. Għandek tħoss li r-relay jissakkar.

Iċċekkja li r-relay joqgħod ċatt fuq is-sokit. Jekk titħawwad, neħħiha u erġa' pprova. Konnessjoni tajba żżomm ir-relay din rail tiegħek jaħdem b'mod sikur.

Xi relays għandhom karatteristiċi żejda, bħal buttuni tat-test jew indikaturi LED. Dawn il-karatteristiċi jgħinuk tara jekk ir-relay hux qed jaħdem. Jekk ir-relay tiegħek għandu dawn, kun żgur li jiffaċċjaw il-quddiem għal aċċess faċli.

Tip:Dejjem segwi l-gwida tal-installazzjoni għall-mudell tar-relay speċifiku tiegħek. Kull relay tal-ferrovija din jista 'jkollu differenzi żgħar.

Issa immuntajt is-sokit, qabbad il-wiring, u daħħalt ir-relay. Ir-relay din rail tiegħek huwa kważi lest għall-użu. Sussegwentement, se tittestja s-setup biex tiżgura li kollox jaħdem kif mistenni.

Ittestja s-Setup

Għandek bżonn tittestja s-setup tar-relay tal-ferrovija DIN tiegħek qabel ma tużah fis-sistema tiegħek. L-ittestjar jgħinek issib problemi kmieni u żżomm it-tagħmir tiegħek sigur. Segwi dawn il-passi biex tiżgura li r-relay tiegħek jaħdem kif mistenni:

Ixgħel l-enerġija għall-pannell tal-kontroll tiegħek. Oqgħod attent għal xi xrar jew ħsejjes strambi. Jekk tara jew tisma' xi ħaġa mhux tas-soltu, itfi l-enerġija mill-ewwel.

Uża multimeter biex tiċċekkja l-vultaġġ tal-coil. Poġġi s-sondi fuq it-terminali tal-coil. Il-qari għandu jaqbel mal-vultaġġ nominali tar-relay. Jekk il-vultaġġ huwa ħażin, iċċekkja l-wajers tiegħek.

Attiva r-relay billi tibgħat is-sinjal tal-kontroll. Għandek tisma 'klikk artab. Dan il-ħoss ifisser li r-relay qed jaqleb.

Kejjel l-output fit-terminali tat-tagħbija bil-multimeter tiegħek. Ir-relay għandu jiftaħ u jagħlaq iċ-ċirkwit hekk kif tixgħel u titfi s-sinjal tal-kontroll.

Ħares lejn ir-relay u s-sokit għal sinjali ta 'ħsara. Kuntatti maħruqa jew imdewweb jistgħu juru li r-relay qaleb wisq kurrent. Ibdel ir-relay jekk tara xi ħsara.

Ittestja l-indikatur LED jew il-buttuna tat-test jekk ir-relay tiegħek ikollu wieħed. Id-dawl għandu jinxtegħel meta r-relay ikun attiv.

Mexxi test ta' rutina kull ftit xhur. Dan iżomm ir-relay tiegħek jaħdem tajjeb. Installa protezzjoni kontra t-tlugħ biex tgħin tipprevjeni l-ħsara minn spikes tal-vultaġġ.

Tip: Dejjem segwi d-dijagramma tal-wajers u l-gwida tal-installazzjoni għall-mudell tar-relay tiegħek. Dan jgħinek tevita l-iżbalji u żżomm is-sistema tiegħek sigura.

L-ittestjar tas-setup tar-relay tiegħek wara l-installazzjoni jagħtik serħan tal-moħħ. Taf li r-relay tiegħek se jaħdem meta jkollok bżonnu.

Issolvi l-problemi

Xi drabi, ir-relay tal-ferrovija DIN tiegħek jista 'ma jaħdimx kif ippjanat. Tista' ssolvi l-biċċa l-kbira tal-problemi bi ftit kontrolli sempliċi. Uża din it-tabella biex tgħinek issib u tirranġa kwistjonijiet komuni:

Jekk ma tistax issib il-problema, aqra mill-ġdid il-manwal tal-installazzjoni. Kun żgur li użajt ir-relay u s-sokit it-tajjeb. Iċċekkja d-dijagramma tal-wajers għall-mudell tiegħek. Xi drabi, għandek bżonn tordna relay differenti jekk is-sistema tiegħek teħtieġ aktar qawwa jew karatteristiċi speċjali.

Nota: Issolvi l-problemi tajjeb jgħinek iżżomm is-sistema tiegħek sigura u affidabbli. M'għandekx għaġġla. Ħu l-ħin tiegħek biex tiċċekkja kull parti.

Tista 'ssolvi l-biċċa l-kbira tal-problemi tar-relay b'kontrolli bir-reqqa u għodod sempliċi. Jekk għad għandek problemi, staqsi professjonist għall-għajnuna.

Għajnuniet dwar is-Sigurtà

Sigurtà Elettrika

Dejjem għandek bżonn taħseb dwar is-sigurtà meta taħdem ma 'tagħmir elettriku. Qabel ma tibda, kun żgur li ssegwi l-passi t-tajbin. Hawn huma xi affarijiet importanti li għandek tiftakar:

Itfi l-enerġija qabel ma tmiss xi partijiet elettriċi. Dan iżommok sigur minn xokk elettriku.

Ilbes nuċċalijiet tas-sigurtà, ingwanti, u l-ħwejjeġ tajbin għall-protezzjoni.

Dejjem aqra l-istruzzjonijiet tal-manifattur għal kull relay. Dawn il-gwidi jgħinuk tevita l-iżbalji.

Uża l-wajers tad-daqs it-tajjeb u kun żgur li l-konnessjonijiet kollha huma ssikkati u koperti.

L-ertjar huwa importanti ħafna. L-ert tajjeb imexxi l-elettriku żejjed 'l bogħod u jnaqqas ir-riskju ta' xokk.

Agħti r-rilejs biżżejjed spazju biex tiċċirkola l-arja sabiex ma jisħnux wisq. Ara t-temperatura tar-relay waqt li jkun qed jaħdem.

Ittikkettja l-partijiet kollha u uża sinjali ċari. It-tikketti jgħinuk issib perikli u tagħmel it-tiswijiet aktar faċli.

Iċċekkja s-sistema tiegħek spiss għal xedd jew ħsara. Waħħal il-problemi hekk kif tarahom.

Kun żgur li kull min jaħdem miegħek jaf dwar is-sigurtà elettrika.

Ftakar: Ippjanar bir-reqqa u kontrolli regolari jżommu s-sistema tiegħek sigura u taħdem tajjeb.

Immaniġġjar u Ħażna

L-immaniġġjar u l-ħażna tar-relays tal-binarji DIN bil-mod it-tajjeb jgħin biex jipprevjeni l-ħsara. Dejjem ġġorr relays mill-bażi, mhux mill-brilli jew wajers. Aħżen ir-relays f'post niexef mingħajr trab. Żommhom 'il bogħod mill-ilma u postijiet sħan jew kesħin ħafna. Uża l-kaxxa oriġinali biex tipproteġi r-relays minn ħotob u statiċi.

Meta tiċċaqlaq ir-relays, titfagħhomx jew tħawwadhom. Anke hits żgħar jistgħu jkissru l-partijiet ta 'ġewwa. Poġġi relays fuq wiċċ nadif u ċatt meta tinstallahom. Tpoġġix affarijiet tqal fuq ir-relays maħżuna. Ħażna tajba tagħmel ix-xogħol fil-futur aktar faċli.

Tip: Immaniġġja r-relays bir-reqqa u aħżinhom bil-mod it-tajjeb biex tgħinhom idumu aktar u jeħtieġu inqas tiswijiet.

Evitar Żbalji

Tista 'twaqqaf ħafna problemi billi ssegwi xi regoli sempliċi. Dejjem iċċekkja d-dijagramma tal-wajers qabel ma tikkonnettja xi ħaġa. Uża s-sokit it-tajjeb għal kull relay. Jekk tuża s-sokit ħażin, ir-relay jista 'ma jaħdimx jew jista' jinħall.

Iċċekkja l-ert f'kull pass. L-ert ħażin jista 'jikkawża ħsarat u ma jkunx sigur. M'għandekx għaġġla meta tinstalla. Ħu l-ħin tiegħek biex tiżgura li kull wajer ikun issikkat u sigur.

Ippjana kontrolli regolari biex issib problemi kmieni. Fittex għal wajers maħlula, hot spots, jew partijiet milbusa. Żomm rekord tal-kontrolli u t-tiswijiet kollha. Dan jgħinek tara mudelli u tippjana xogħol futur.

Nota: Xogħol bir-reqqa u kontrolli regolari jgħinuk tevita l-iżbalji u żżomm is-sistema elettrika tiegħek sigura.

Eżempji ta' Applikazzjoni

Panel Industrijali

Ir-relays tal-binarji DIN huma komuni fil-pannelli industrijali. Dawn il-pannelli jeħtieġ li jaqilbu l-magni u l-proċessi b'mod sigur. Ir-relays tal-binarji DIN jgħinu fil-kontroll tas-sinjali u l-qawwa f'sistemi kbar. Ir-rilejs jaqbdu fuq linji standard għal setup faċli. Tista 'tagħżel binarji magħmula minn azzar galvanizzat għal saħħa jew aluminju jekk tridhom eħfef. Il-biċċa l-kbira tal-binarji huma wiesgħa 35 mm, li jaqbel ma 'ħafna apparati.

Hawnhekk hawn tabella li turi kif jaħdmu r-relays tal-binarji DIN fil-pannelli industrijali:

Ir-relays tal-ferrovija DIN jagħtuk ħafna affarijiet tajbin fis-sistemi industrijali. Huma jaqilbu s-sinjali sew għal kontroll preċiż. Tista 'tiġbed ir-relays malajr għat-tiswijiet. Id-dwal LED juruk l-istatus tar-relay minnufih. Id-daqs żgħir jiffranka l-ispazju u jżomm il-pannell tiegħek pulit.

Awtomazzjoni tad-Dar

Ir-relays tal-ferrovija DIN jistgħu jagħmlu s-sistema elettrika tad-dar tiegħek aktar intelliġenti. Dawn ir-rilejs iħalluk tikkontrolla dwal, blinds, u apparat minn post wieħed. Tista 'żżid karatteristiċi intelliġenti mingħajr ma tbiddel il-wajers kollha tiegħek. Ir-rilejs joqogħdu ġewwa l-pannell prinċipali tiegħek, sabiex kollox jidher imbarazz.

Hawnhekk hawn tabella li turi fejn tista' tuża r-relays tal-binarji DIN:

Tista' tissettja tajmers għad-dwal tiegħek jew tuża apps intelliġenti biex tikkontrolla l-affarijiet. Dan jagħmel id-dar tiegħek aktar komda u jgħin biex tiffranka l-enerġija. Tista 'wkoll tixgħel jew titfi l-apparati mill-bogħod, li żżid is-sigurtà u hija faċli biex tużah.

Ġestjoni tal-Bini

Ir-relays tal-binarji DIN huma importanti fil-ġestjoni tal-bini llum. Tużahom biex tikkontrolla dwal, HVAC, u tagħbijiet elettriċi oħra. Ir-relays intelliġenti jgħinuk tara l-użu tal-enerġija u awtomat il-kompiti tal-bini. Dan jiffranka l-flus u jżomm il-bini tiegħek jaħdem tajjeb.

Integratur tas-sistema Ewropea uża relay tal-ferrovija Wifi DIN biex jikkontrolla l-HVAC u d-dwal f'uffiċċju tal-gvern. L-iskedi tad-dawl awtomatiku waqqfu l-enerġija moħlija. Verifiki fil--ħin reali misjuba meta l-użu tal-enerġija kien l-ogħla u għenu biex jitnaqqsu l-kontijiet tad-dawl bi 15%. Is-sistema ħadmet ma 'apparati oħra tal-IoT, għalhekk kien faċli li żżid aktar karatteristiċi.

Ir-relays tal-ferrovija DIN intelliġenti jagħtuk saħansitra aktar benefiċċji. Tista' tara l-użu tal-enerġija, tawtomatizza l-kompiti, u tikkontrolla l-affarijiet mill-bogħod. Ikollok kontroll aħjar tal-enerġija u effiċjenza fis-sistema tiegħek. Verifiki fil--ħin reali u pjattaformi IoT jgħinuk timmaniġġja l-enerġija awtomatikament.

Ir-relays tal-binarji DIN jgħinu biex is-sistema elettrika tal-bini tiegħek tkun aktar sigura u effiċjenti. Huma jħalluk tlaħħaq mat-teknoloġija ġdida fl-awtomazzjoni u l-kontroll.

Issa taf il-passi ewlenin għall-installazzjoni tar-relays tal-binarji DIN. Ibda billi tagħżel ir-relay it-tajjeb għall-bżonnijiet tal-kontroll tiegħek. Dejjem segwi r-regoli tas-sigurtà u iċċekkja kull konnessjoni. Uża din il-gwida biex tgħinek tibni sistemi ta 'kontroll sikuri u affidabbli għall-awtomazzjoni. Jekk tħossok inċert, staqsi professjonist għall-għajnuna.

Aqsam l-esperjenzi jew il-mistoqsijiet tiegħek dwar il-kontroll u l-awtomazzjoni fil-kummenti hawn taħt!

FAQ

X'inhu ferrovija DIN?

Ferrovija DIN hija strixxa tal-metall. Tużaha biex twaħħal apparati elettriċi bħal relays ġewwa pannelli tal-kontroll. Il-ferrovija żżomm kollox organizzat u sigur.

Tista 'tinstalla relay tal-ferrovija DIN mingħajr elettriċista?

Tista 'tinstalla relay tal-ferrovija DIN jekk taf is-sigurtà elettrika bażika. Dejjem itfi l-enerġija l-ewwel. Jekk tħossok inċert, staqsi professjonist għall-għajnuna.

Kif tkun taf liema relay tagħżel?

Iċċekkja l-vultaġġ u l-ħtiġijiet kurrenti tas-sistema tiegħek. Aqra d-datasheet tar-relay. Kun żgur li r-relay u s-sokit jaqblu. Jekk għandek mistoqsijiet, staqsi lill-fornitur tiegħek.

X'jiġri jekk wajers relay ħażin?

Jekk wajer relay ħażin, jista 'ma jaħdimx. Tista' tagħmel ħsara lit-tagħmir tiegħek jew tikkawża riskju għas-sigurtà. Dejjem segwi d-dijagramma tal-wajers.

Kemm-il darba għandek tiċċekkja r-relays tal-binarji DIN?

Għandek tiċċekkja r-relays tiegħek kull ftit xhur. Fittex għal wajers maħlula, sħana, jew sinjali ta 'xedd. Kontrolli regolari jgħinu biex jipprevjenu problemi.

Jistgħu r-relays tal-binarji DIN jikkontrollaw apparat tad-dar intelliġenti?

Iva, tista 'tuża relays tal-ferrovija DIN għal sistemi tad-dar intelliġenti. Jgħinuk tikkontrolla dwal, blinds, u apparat minn post wieħed.

Liema għodda għandek bżonn għall-installazzjoni?

Tornaviti iżolati

Tagħmir għat-tqaxxir tal-wajer

Tnalji

Tikketti

Multimetru

Dawn l-għodod jgħinuk tinstalla u tittestja r-relay tiegħek b'mod sikur.
